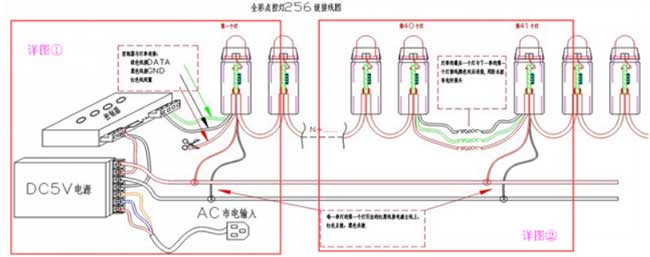

led全彩發光字的接線方法[流程圖]
led全彩發光字的接線方法，今天我們在這里為大家介紹一個操作性的知識，大家一定要看哦！
led全彩發光字的接線方法：

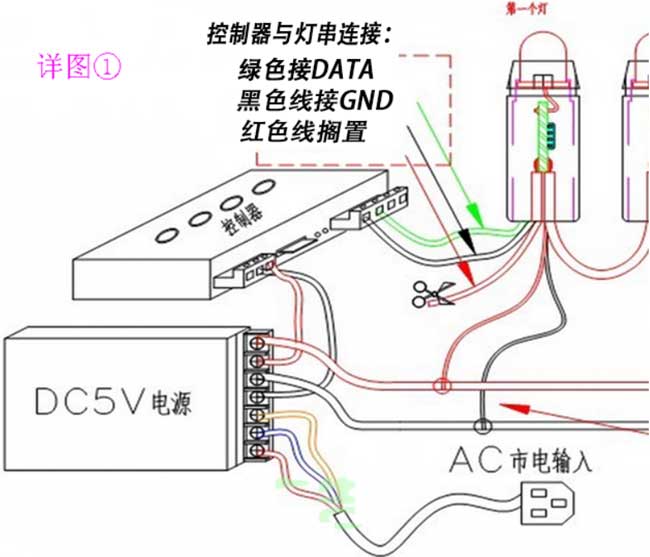

1、燈線對應：紅→ +V，黑→ -V（GND），藍→ DAT，綠→ CLK。
2、控制器和電源的主線請用2.5mm多股的軟電線。
3、燈和控制器都是5V供電，勿用高于5V的電源！否則會燒壞燈珠和控制器，供電也不能低于5V，否則會工作不正常。
4、每顆燈的最大功率是0.3W，每個開關電源可拉幾組主線出來，每組主線最多只帶200顆燈，多帶了會影響亮度！請根據每個開關電源的功率來接燈。

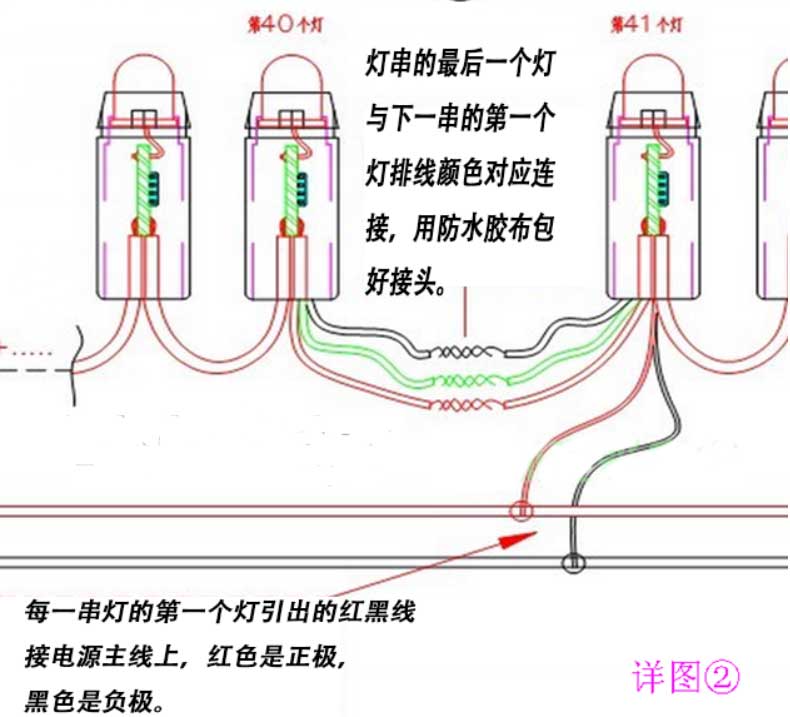

5、每串燈的紅線（+V）黑線（-V）都要接到開關電源的主線上，這樣可以更均勻的供電。
6、全彩燈是根據設計好的連線圖（排孔連線圖）來做動畫程序的，所以一定要按連線圖來插燈！走向和數量都不能錯。
7、燈串輸入和輸出的區別：燈上有IC（芯片）一面的線是輸入，反面的線是輸出。
8、連線圖上的P1是輸入端，對應控制器的端口。
9、更詳細的控制器資料請看控制器說明書。
led全彩發光字接線注意事項
1、開關電源要預留出20%，例如100W只用80W。
2、燈孔直徑把握好，圓孔過大或過小會導致燈插不進去或脫落。建議用激光或數控沖床打孔。
3、插燈時用力要適中，力過猛搖動幅度過大會使燈內原件受損!
4、避免帶電操作。燈串接接主線時把線頭剝長線口剝大一些，然后用力纏緊，再包膠布。不然會出現接觸不良的隱患。
5、開關電源請選質量好的，差的電源可能會功率達不到或者電壓不對，其結果造成登偏暗或者控制器不正常。
6、有線頭或銅線裸露的地方請用膠布包好，防止短路。
7、主線不宜過長，應在3米左右，最長不應超過5米，否則會損耗電流降低電壓！
8、每個控制器最多能帶2048顆燈珠，接多少要根據設計好的連線圖來插燈。
